这是关于如何在快速轻敲、声学或非接触模式使用相应的 NanoWorld® AFM探针来设置和扫描的使用方法分步说明。

本说明适用于以下NanoWorld ®快速轻敲模式 AFM 探针:

  • Arrow™ UHF
  • USC-F5-k30
  • USC-F2-k3
  • Arrow™ UHFAuD
  1. 步骤

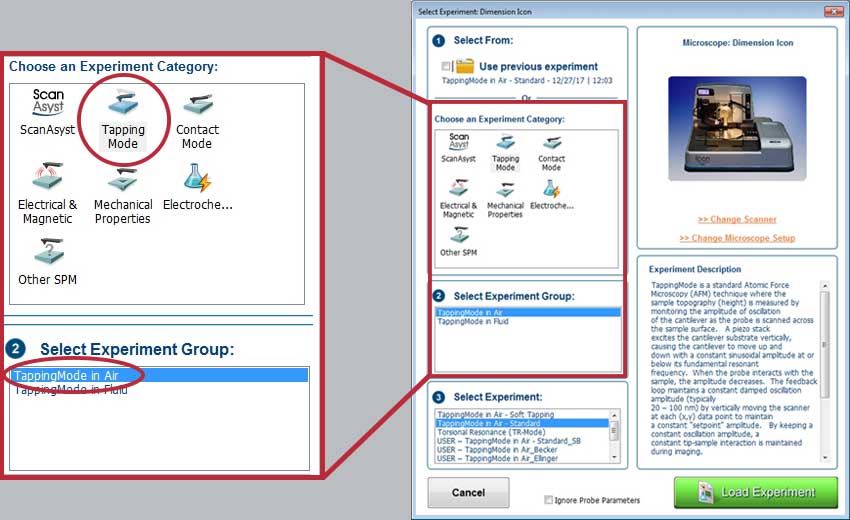

  2. 第一步:安装AFM探针并选择AFM实验

    • 将 AFM 探针安装到 AFM 探针支架上
    • Choose an Experiment Category 当中选择 Tapping Mode
    • Select Experiment Group 当中选择 TappingMode in Air
    • Select Experiment 当中选择 TappingMode in Air - Standard

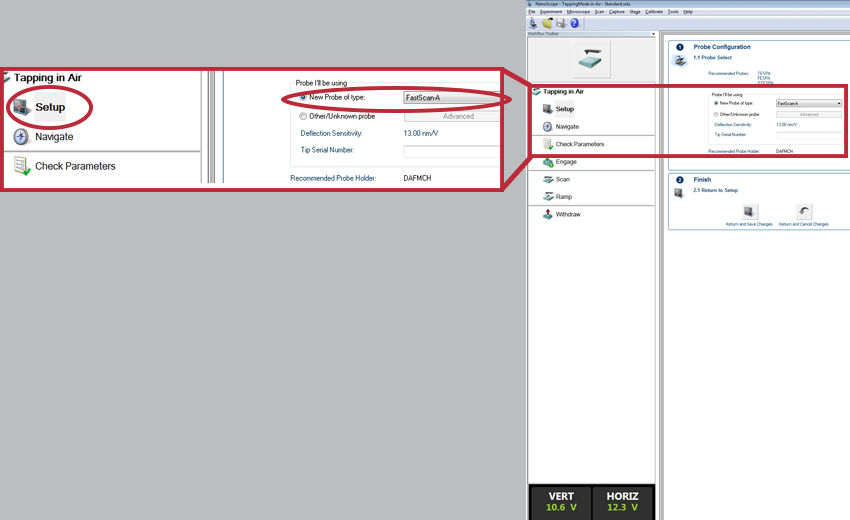

  3. 选择AFM探针

    • Tapping in Air 模式下选择 Setup
    • Probe I'll be using 中选择 New Probe of type
    • 从下拉菜单中选择 FastScan-A

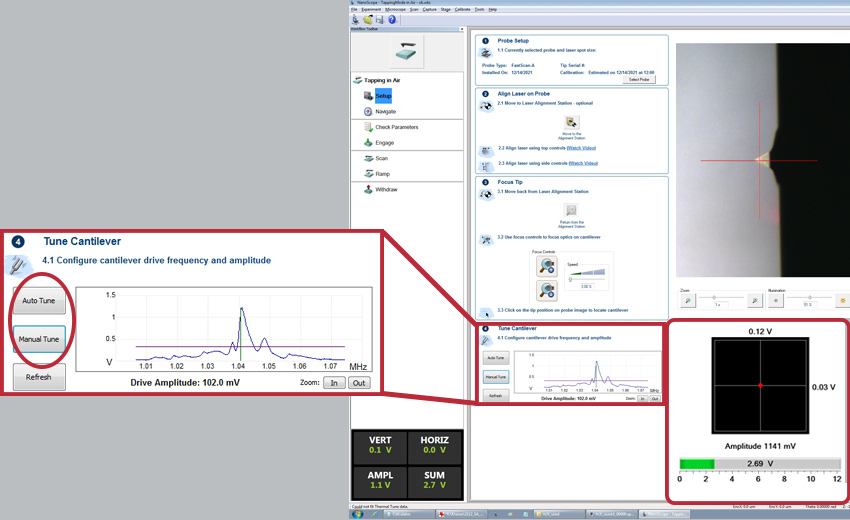

  4. 第三步:调整激光和调谐AFM悬臂

    • Tapping in Air 中选择 Setup
    • 调整 AFM 悬臂上的激光
    • 调整探测器上的激光
    • 最大化 SUM 信号
    • 调整 AFM 悬臂

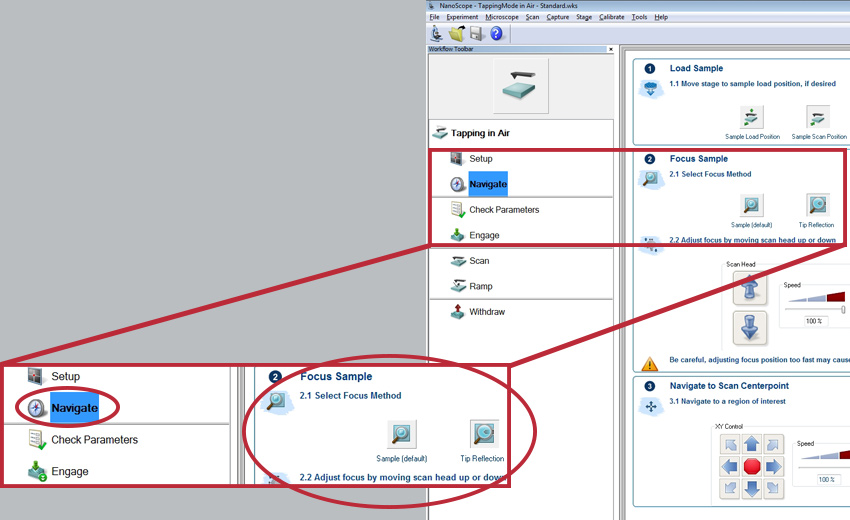

  5. 第四步:聚焦样品 / AFM 针尖反射

    • Tapping in Air 模式下选择 Navigate
    • Focus Sample 中选择 Sample (default) Tip Reflection
    • 通过移动扫描分别聚焦在样品上,分别在AFM针尖反射上头向上或向下

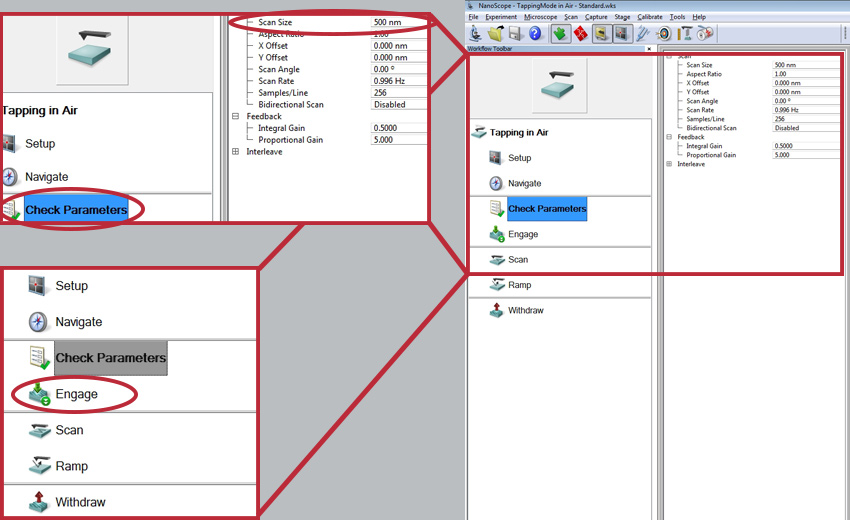

  6. 第五步:设置扫描尺寸并使用 AFM 探针

    • Tapping in Air  模式下选择 Check Parameters
    • 调整 Scan Size
    • 选择 Engage

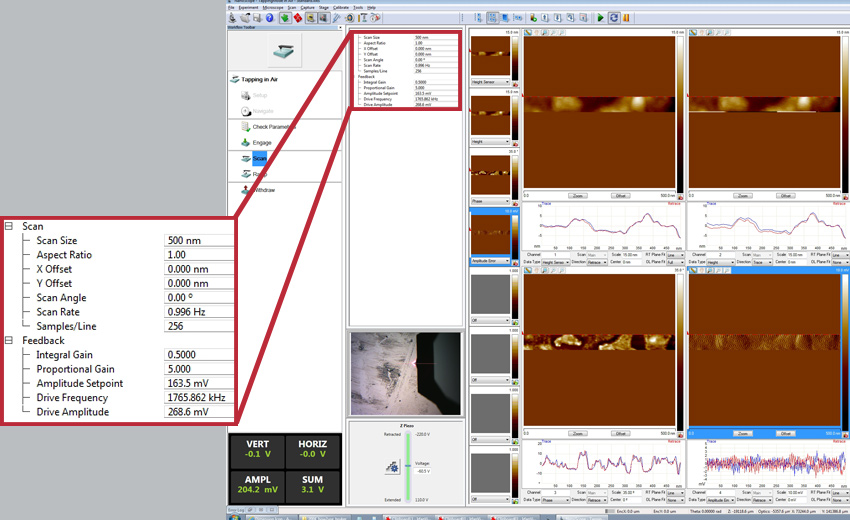

  7. 第六步:扫描样品,检查和调整扫描参数

    • 扫描样本
    • 如果需要,检查并调整 Scan Size
    • 如果需要,检查并调整 Scan Rate(即扫描速度)
    • 如果需要,检查并调整 Integral Gain  Proportional Gain

如何优化您的扫描参数?单击此处了解更多信息!


布鲁克®和 Nanoscope® 是布鲁克公司的商标
