如何使用 PNP-TRS AFM 针尖在带有 Nanoscope® 软件的 Bruker® 系统上进行ScanAsyst®模式的 AFM 测量 - NanoWorld®

Pyrex-Nitride oxide sharpened, pyramidal tip

这是关于如何在ScanAsyst® 模式下使用相应的 NanoWorld® AFM探针来设置和扫描的使用方法分步说明

本说明适用于以下 NanoWorld®ScanAsyst® 模式 AFM 探针:

  • ScanA
  • PNP-TR, 短悬臂
  • PNP-TRS
  1. 步骤

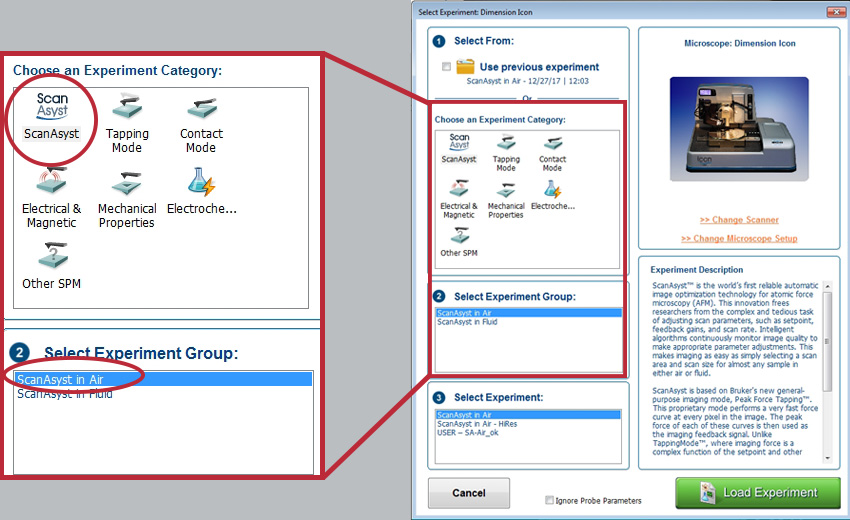

  2. 第一步:选择 AFM 实验

    • Choose an Experiment Category 当中选择 ScanAsyst®
    • Select Experiment Group 当中选择 ScanAsyst® in Air
    • Select Experiment 当中选择 ScanAsyst® in Air

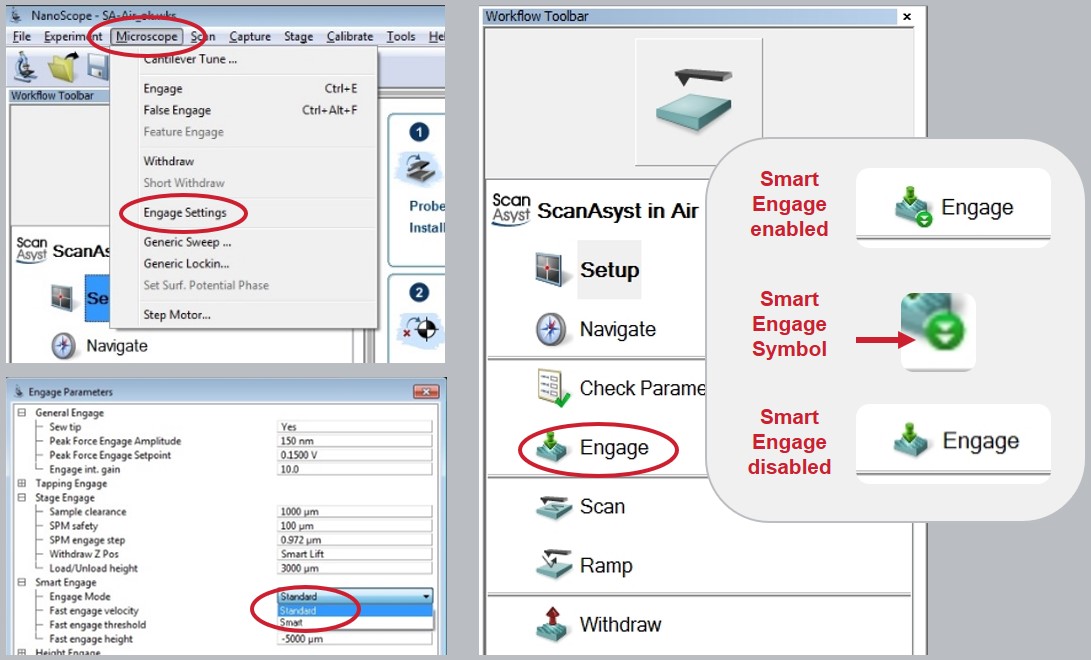

  3. 第二步:禁用 Smart Engage 选项, 用于在 ScanAsyst® 模式下进行测量

    • 如果 Workflow Toolbar 当中的 Engage 图标显示 Smart Engage 符号, 则 Smart Engage 已启用
    • 在 Microscope 当中, 选择  Engage Settings
    • 在 Engage Mode 当中;下拉菜单中从  Smart  更改为 Standard 。确认。
    • Smart Engage 现在已禁用

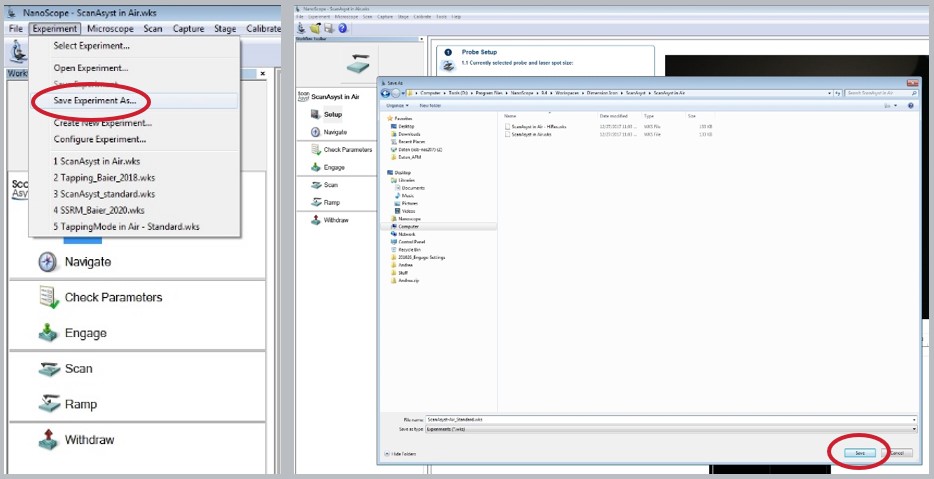

  4. 第三步:保存实验 Experiment

    • 在 Experiment 当中选择 Save Experiment As
    •  Experiment 另存为"空中 ScanAsyst – 标准使用"
    • 将来使用此 Experiment

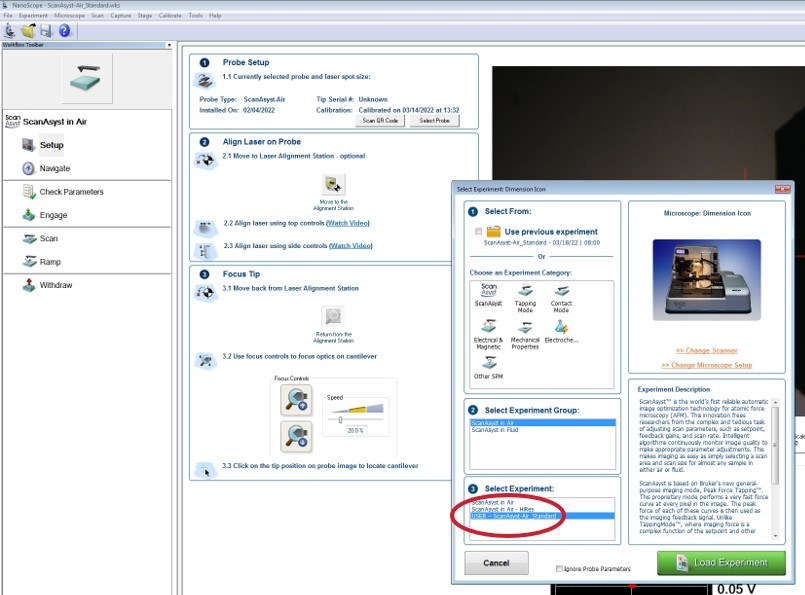

  5. 第四步:加载实验 Experiment,用于在 ScanAsyst® 模式下进行测量

    • 如果步骤1、2、3已经完成一次,再次打开NanoScope软件时,跳过这三步,直接从第四步开始
    •  Choose an Experiment Category 当中选择 ScanAsyst®
    • 在 Select Experiment Group 当中选择 ScanAsyst® in Air
    •  Select Experiment 当中选择 ScanAsyst in Air – Standard Engage
    • Smart Engage 现已自动停用

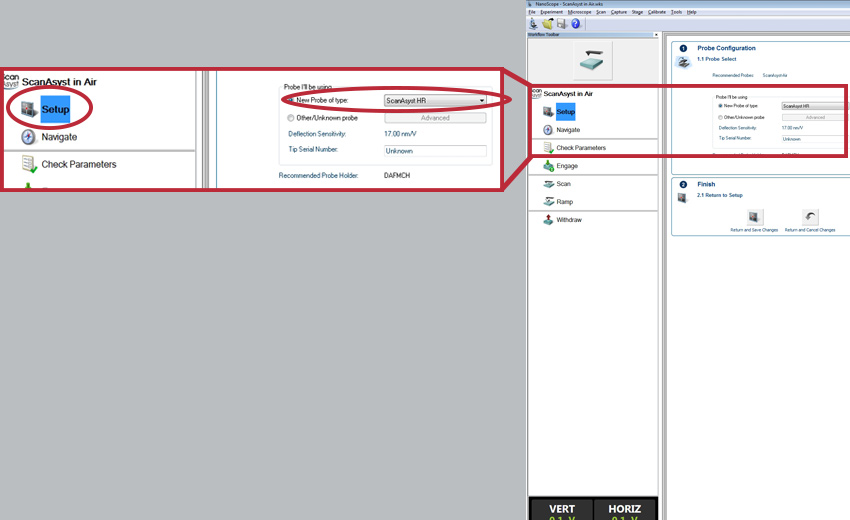

  6. 第五部:安装并选择 AFM 探针

    • 将ScanAsyst®安装到AFM探针支架上
    • 在  ScanAsyst® in Air 中选择 Setup
    • 在  Probe I'll be using 中选择 New Probe of type
    • 从下拉菜单中选择 ScanAsyst HR

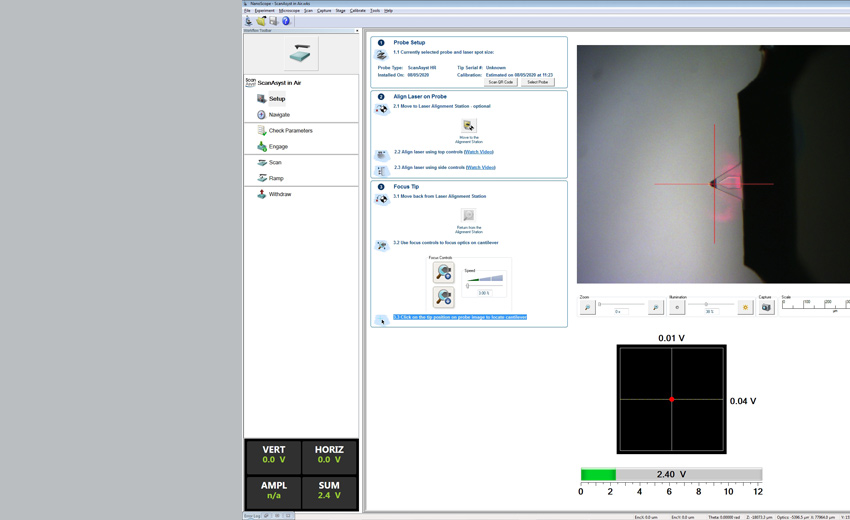

  7. 第六步:调整激光

    • 在 ScanAsyst®in Air  模式下选择 Setup
    • 调整AFM悬臂上的激光
    • 调整探测器上的激光
    • 最大化 SUM 信号

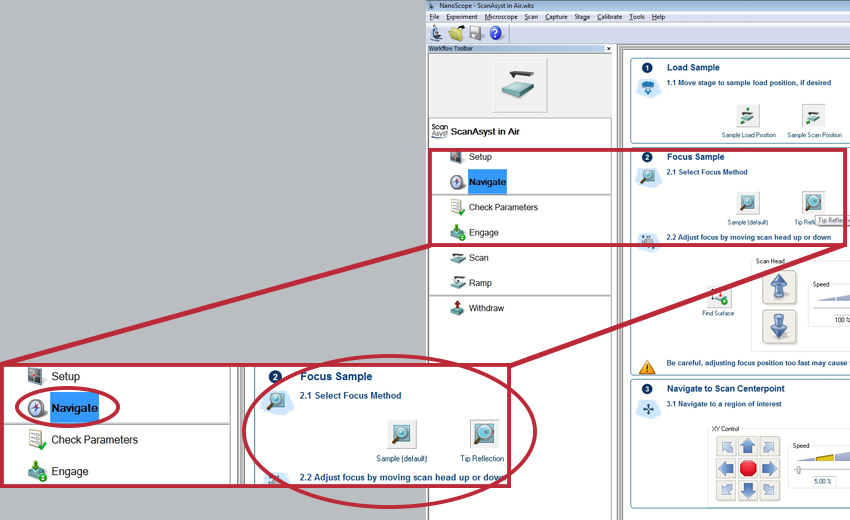

  8. 第七步:聚焦样品 / AFM 针尖反射

    • ScanAsyst®in Air 中选择 Navigate
    • Focus Sample 中选择 Sample (default) Tip Reflection
    • 通过移动扫描分别聚焦在样品上,分别在AFM针尖反射上头向上或向下

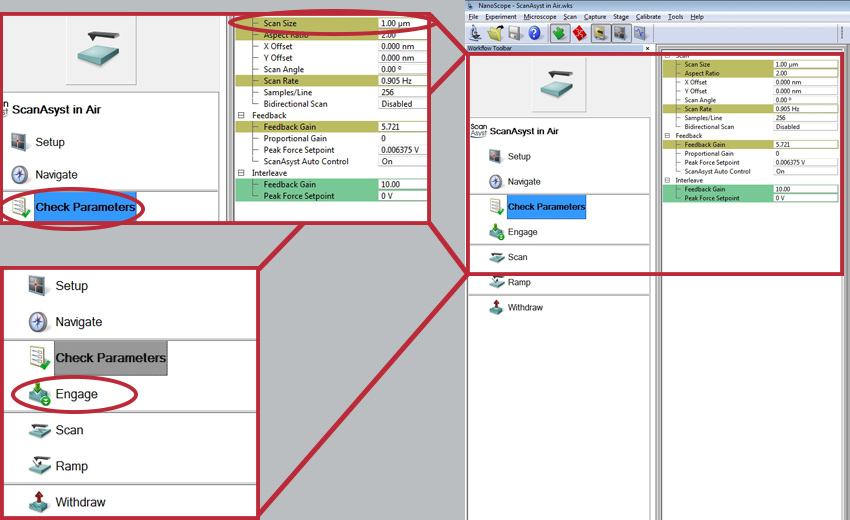

  9. 第八步:设置扫描尺寸并使用 AFM 探针

    • ScanAsyst® in Air  选择 Check Parameters
    • 调整 Scan Size
    • 选择 Engage

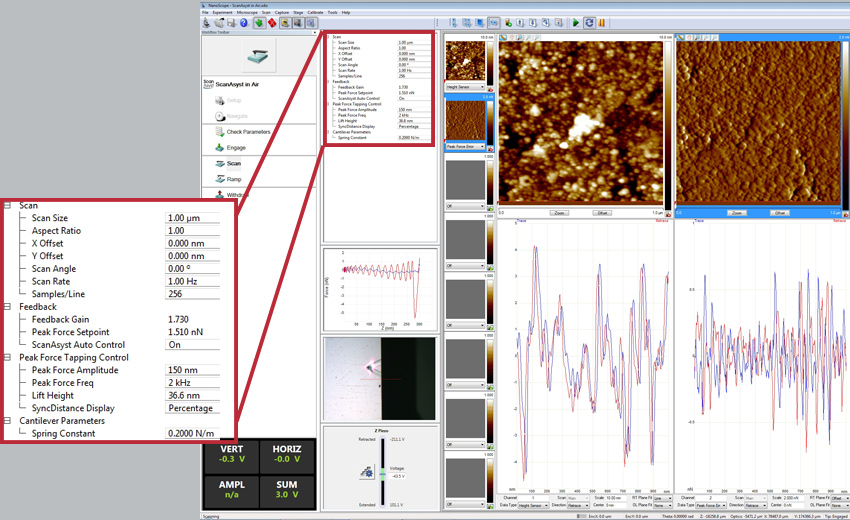

  10. 第九步:扫描样品,检查和调整扫描参数

    • 扫描样本
    • 如果需要,检查并调整 Scan Size
    • 如果需要,检查并调整 Scan Rate (即扫描速度)
布鲁克®和 Nanoscope® 是布鲁克公司的商标
