类型: KS-USC-F1.2-k7.3

悬臂 (用于快速 AFM)

Logo
悬臂数据 数值 范围*
共振频率 1200 kHz 1000 - 1400 kHz
力常数 7.3 N/m 5.5 - 9.7 N/m
长度 20 µm 19 - 21 µm
评价宽度 10 µm 9.5 - 10.5 µm
厚度 0.67 µm 0.65 - 0.69 µm

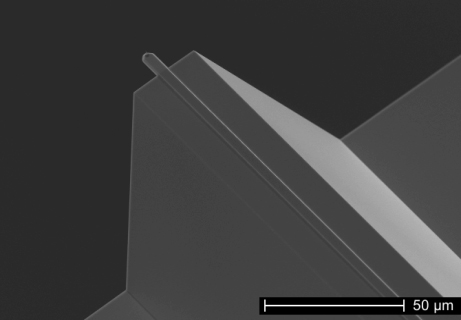

USC cantilever 3D view

USC cantilever 3D view 更多图片

产品说明

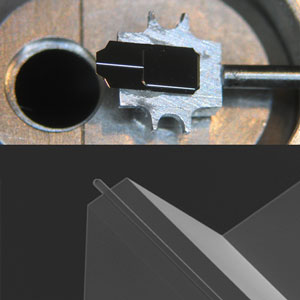

与 Keysight Technologies 快速扫描鼻锥一起使用的预安装探针

用于高速 AFM (HS-AFM) 的NanoWorld®超短悬臂 (USC) 结合了能够在 MHz 范围内共振的非常小的悬臂和非常锋利且耐磨的针尖。

USC 系列的悬臂是矩形的,由类石英材料制成。金层沉积在悬臂的两侧,以增强激光束的反射率,但针尖保持无涂层。

耐磨针尖是与 nanotools GmbH 共同开发的,可支持长距离高速扫描。它由高密度碳/类金刚石碳 (HDC/DLC) 材料制成,坚硬耐磨。它的高度为 2.5 微米,曲率半径小于 10 nm。深宽比约为 5:1,倾斜补偿为 8°,确保更对称的 AFM 图像。

硅支撑芯片具有标准尺寸(1.6 mm x 3.4 mm x 0.3 mm)。此外,它还蚀刻并降低了边角,以避免扫描时支撑芯片和样品之间的接触。此外,它在硅支撑芯片的背面具有对准凹槽,当与对准芯片结合使用时,可确保更换探针时无需对激光束进行大的调整。

USC-F1.2-k7.3型主要设计用于空气中非接触模式的高速 AFM 应用,但也可用于其他应用。.

探针形状: 锥形

涂层: 反射金

金反射涂层

金反射涂层由沉积在悬臂两侧的 30 nm 厚的金层组成,可增强激光束的反射率。此外,它可以防止光干扰悬臂梁。由于涂层几乎没有应力,因此应力引起的悬臂弯曲小于 2 度

针尖保持无涂层。

订购代码

订购代码 数量
KS-USC-F1.2-k7.3-10 10

欲了解更多信息,请联系:info@nanoworld.com

Pointprobe® 是NanoWorld AG

所有数据如需要更改,不另行通知。
