类型: KS-Arrow™ UHFAuD

频率涂层 (检测器侧面)

Logo
悬臂数据 数值 范围*
共振频率 2000 kHz 700 - 2000 kHz
力常数 Info
长度 35 µm
评价宽度 42 µm
厚度 0.7 µm 0.5 - 0.9 µm

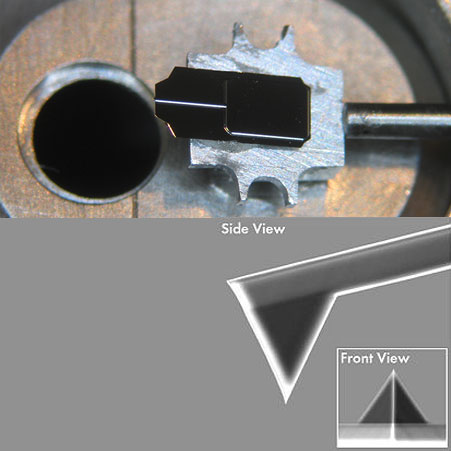

ARROW™ AFM tip

ARROW™ AFM tip 更多图片

产品说明

与 Keysight Technologies 快速扫描鼻锥一起使用的预装探针

NanoWorld® Arrow™超高频 AFM 探针能够以高达 2.0 MHz 的极高频率共振。这种探针类型结合了出色的灵敏度和快速扫描能力。 Arrow™系列的所有探针由单片硅制成,高度掺杂以消散静电荷。它们是化学惰性的,并提供高机械 Q 因子以实现高灵敏度。探针具有三角形自由端和高度为3μm的四面体针尖的悬臂。

此外,该 AFM 探针的针尖曲率半径小于 10 nm。

独特的 Arrow™针尖位置在悬臂的最末端的形状可以轻松地将针尖定位在感兴趣的区域。

如果需要,可以在非常窄的公差范围内选择特定的悬臂厚度,但需支付额外费用。

Image 悬臂的梯形横截面,因此悬臂探测器的激光侧更容易 30%(例如 NCH),因此速度更快调整。此外,因为有更多的空间来放置和反射激光束,所以可以达到更高的 SUM 信号。

探针形状: 箭

涂层: 反射金

金反射涂层

金反射涂层由 35 nm 厚的金层组成,沉积在悬臂的检测器一侧,可将激光束的反射率提高 2.5 倍。此外,它还可以防止光在悬臂内干扰。

由于涂层几乎没有应力,因此由于应力引起的悬臂弯曲小于 2 度。

订购代码

订购代码 数量
KS-ARROW-UHFAuD-10 10

欲了解更多信息,请联系:info@nanoworld.com

Pointprobe® 是NanoWorld AG

所有数据如需要更改,不另行通知。

NanoWorld AG
Rue des Saars 10
CH-2000 Neuchâtel,
Switzerland
www.nanoworld.com

有关我们的 AFM 探针产品系列的详细信息,请参阅以下内容::
